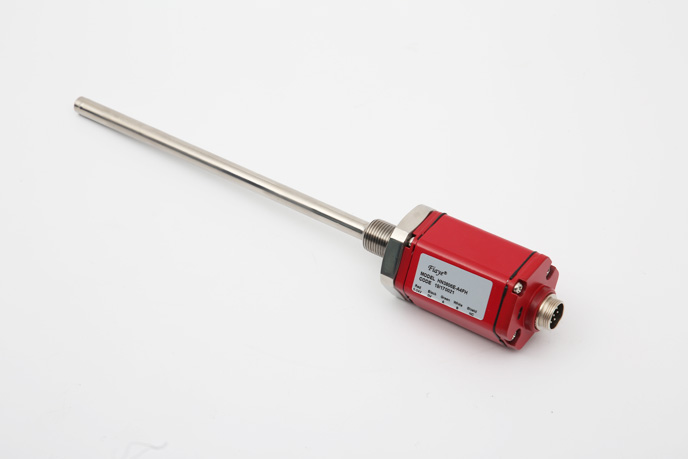

THE內置式-磁致伸縮位移傳感器
TH系列
產品特點
n 內置安裝，使用方便
n 不銹鋼一體結構，牢固耐用
n 絕對位置輸出，無須歸零
n 非接觸式測量，永不磨損
n 重復精度＜±0.002% F.S.
n 位置磁環 螺絲固定
n 技術參數
項目名稱 參數/指標
測量參數 測量范圍 50-5000mm 輸出信號 模擬或數字
分 辨 率 0.001mm
非線性度 ＜±0.02% F.S.
重復精度 ＜±0.002% F.S.
更新時間 ＞1.5kHZ
電氣特性
出線方式 防水接頭或四芯航空插頭
項目名稱 參數/指標
結構＆材料
傳感器頭 內置
傳感器體 不銹鋼
固定螺釘 不銹鋼
安裝＆附件
安裝方向 任意
安裝方式 M18*1.5螺紋
工作條件
磁鐵速度 任意
環境溫度 -40℃~+85℃
濕度/露點 濕度90%，不能結露
溫度系數 ＜30ppm/℃
防護等級 IP65
輸入電壓 24VDC(-15/+20%)
工作電流 ＜50mA（隨量程變化）
極性保護 最大-30VDC
超壓保護 最大36VDC
絕緣能力 500V（信號地與外殼間）
為工程領域油缸內置設計
TH系列傳感器專門為工程液壓油缸而設計，內置在油缸中，測桿最高可承受100MPa的壓力，非接觸，無摩損，高精度，抗干擾，抗沖擊，適用于惡劣環境，線性測量，絕對位置輸出?？蛇x磁鐵大小，方便安裝。改用浮球磁鐵可作為液位計使用。

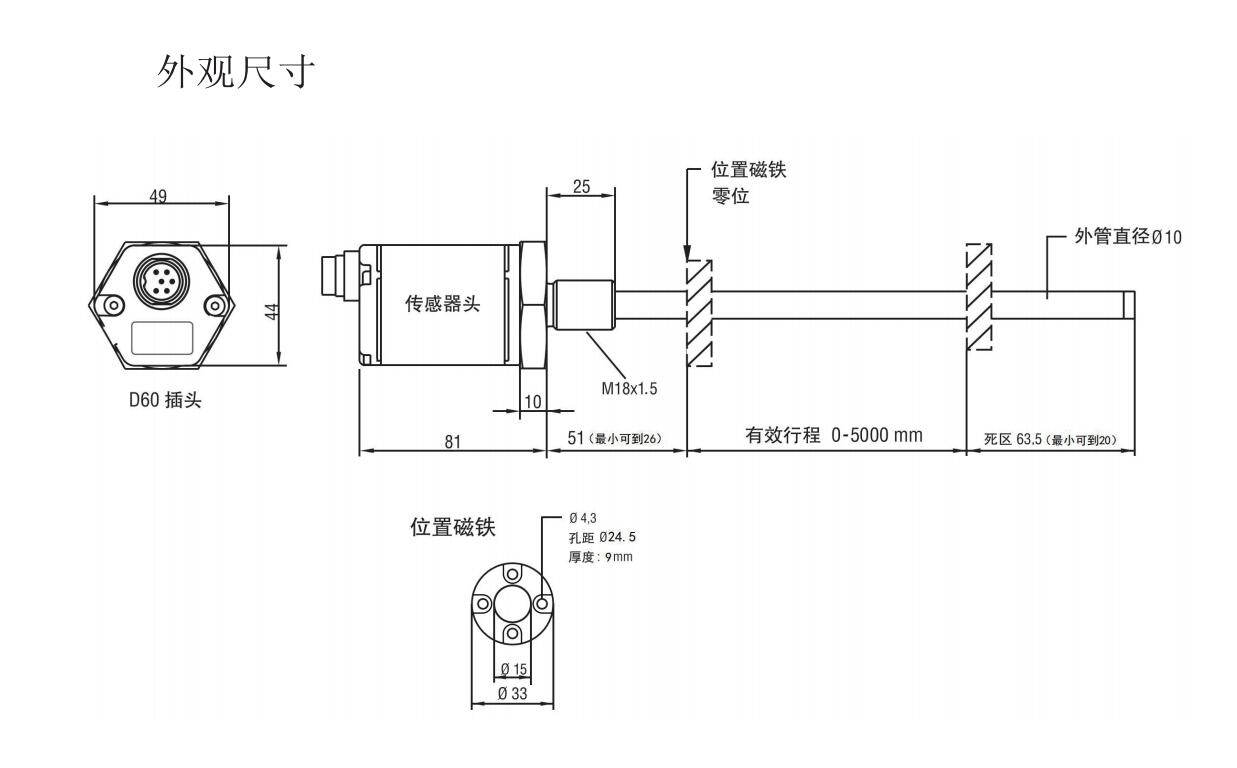

外形尺寸
n 選型指導
|
THE |
量程 |
出線方式 |
輸出 |
可選:
50-5000mm |
D.航空插頭
P.直出線 |
A0 - 4～20mA
A1 - 20mA～4mA
A2 - 0～20mA
A3 - 20mA～0mA
V0 - 0V～10V
V1 - 10V～0V
V2 - 0V～5V
V3 - 5V～0V
V4 - 0V～5V
V5 - 5V～0V
V6 - 0.5V～4.5V
V7 - 4.5V～0.5V
V8 - -10V～+10V
V9 - +10V～-10V
VA - -5V～+5V
VB - +5V～-0V
R0 - RS485 |
