CH6系列數顯儀與各類模擬量輸出的傳感器、變送器配合，完成溫度、壓力、液位、成分等物理量的測量、變換、顯示和控制
①CH6數字顯示儀表輸入信號類型：萬能輸入，通過設定選擇；適用于電壓、電流、熱電阻、熱電偶溫度信號
②CH6數字顯示儀表誤差小于0.5%F.S，并具備調校、數字濾波功能
③CH6數字顯示儀表工作電源：220VAC±10%，功耗小于7VA
④CH6數字顯示儀表外形尺寸：160×80（橫/豎），96×96，96×48（橫/豎），72×72，48×48
（CH6/C型尺寸可定做24VDC工作電源）
CH6數字顯示儀表基本配置
單顯示、2點報警，外供24V。 可選配變送輸出功能。

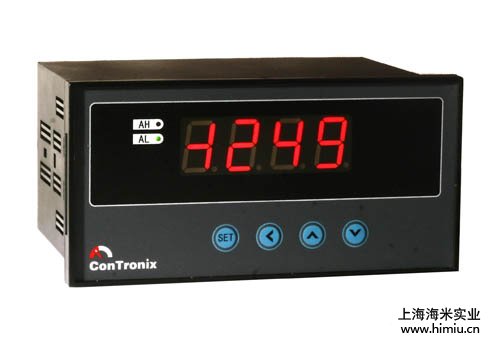

CH6數字顯示儀表品牌標識 contronix數字顯示儀表
二、型號規格
|
內容
|
代 碼
|
說 明
|
|
CH6/
|
|
數顯儀
|
|
外形尺寸
|
A—
|
|
160(W)×80(H)×125(L)； 80(W)×160(H)×125(L)
|
|
B—
|
|
96(W)×96(H)×76(L)
|
|
C—
|
|
96(W)×48(H)×82(L) ；48(W)×96(H)×82(L)
|
|
D—
|
|
72(W)×72(H)×75(L)
|
|
E—
|
|
48(W)×48(H)×108(L)
|
|
面板形式
|
H
|
|
橫式
|
|
S
|
|
豎式
|
|
F
|
|
方形
|
|
顯示顏色
|
R |
|
紅色
|
|
報警
|
T
|
|
2點報警輸出
|
|
變送輸出
|
A0
|
|
無變送輸出
|
|
A1
|
|
電流輸出
|
|
A2 |
|
電壓輸出
|
|
外供變送器電源
|
B0 |
|
無外供電源
|
|
B1
|
|
外供 24V
|
|
B2
|
|
外供 12V
|
|
出廠預設
輸入信號
|
E
|
熱電偶輸入
|
|
R
|
熱電阻輸入
|
|
I
|
直流電流
|
|
V
|
直流電壓
|
三、技術規格
①電 源：85V AC~265V AC，100V DC~380V DC，功耗小于4W
②工作環境：0℃~50℃，濕度低于85%R.H，無結露。
③顯示范圍：-1999~9999，小數點位置可設定
④輸入信號類型：萬能輸入，可通過設定選擇
★ 注：0~10VDC輸入，訂貨時需說明，此時儀表不能萬能輸入
|
輸入信號類型
|
量程范圍
|
輸入信號類型
|
量程范圍
|
|
電
壓
|
0~5VDC
|
-1999~9999
|
電
流
|
4~20mA
|
-1999~9999
|
|
1~5VDC
|
0~10mA
|
|
0~10VDC
|
0~20mA
|
|
熱
電
阻
|
Pt100
|
-200.0~500.0℃
|
熱
電
偶
|
K
|
-100~1300℃
|
|
Cu100
|
-50.0~150.0℃
|
S
|
0~1700℃
|
|
Cu50
|
-50.0~150.0℃
|
R
|
0~1700℃
|
|
BA1
|
-200.0~650.0℃
|
B
|
500~1800℃
|
|
BA2
|
-200.0~500.0℃
|
E
|
-100~800℃
|
|
G53
|
-50.0~150.0℃
|
J
|
-100~1100℃
|
|
|
|
T
|
-100~400℃
|
1、基本誤差：小于0.5%F.S
2、測量控制周期：0.2秒
3、 報警輸出：2點繼電器輸出，觸點容量220V AC，3A
4、變送輸出
5、光電隔離
6、4mA~20mA，0mA~10mA，0mA~20mA直流電流輸出，通過設定選擇。負載能力大于600Ω
7、 1V~5V，0V~5V，0V~10V直流電壓輸出，需訂貨時注明
? 輸出分辨力：1/1000，誤差小于±0.5% F.S
★ 變送輸出為選項功能，只有訂購選擇后，儀表才具有此功能。
8、外供電源
9、用于給變送器供電，輸出值與標稱值的誤差小于±5%，負載能力大于50mA
10、其它規格，需在訂貨時注明
CH6數字顯示儀表型號規格
|
型號 |
外形尺寸說明 |
|
CH6/A-HRTB1 |
160（W)×80(H)×125(L) 橫 |
|
CH6/A-SRTB1 |
80（W)×160(H)×125(L) 豎 |
|
CH6/B-FRTB1 |
96（W)×96(H)×76(L) 方 |
|
CH6/C-HRTB1 |
96（W)×48(H)×82(L) 橫 |
|
CH6/C-SRTB1 |
48（W)×96(H)×125(L) 豎 |
|
CH6/D-FRTB1 |
72（W)×72(H)×75(L) 方 |
|
CH6/E-FRTB1 |
48（W)×48(H)×108(L) 方 |
