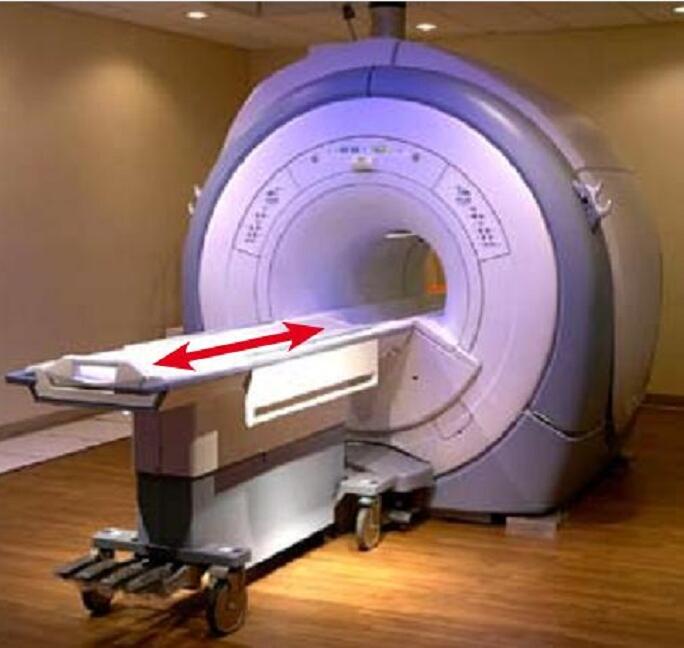

拉繩位移傳感器應用于核磁共振
拉繩位移傳感器又稱拉繩傳感器。它是一種簡便的長度位移傳感器,用途非常廣 泛，具有結構緊湊、測量行程長、安裝空間尺寸小、測量精度高,可靠性好,壽命長,維護少 等優點。另外，拉繩位移傳感器安裝使用方便,適合許多危險場合應用，廣泛應用與測量領域。
拉繩位移傳感器工作原理

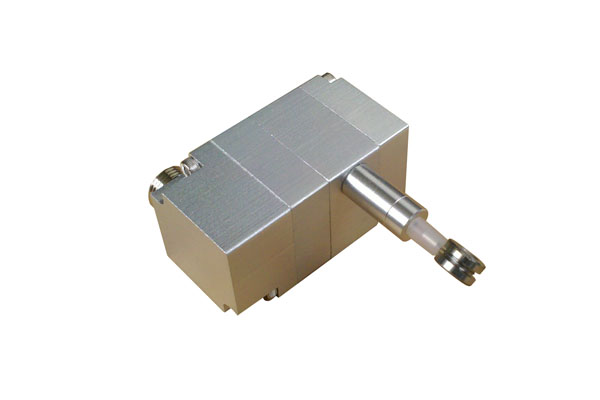

拉繩式位移傳感器的功能是把機械運動轉換成可以計量，記錄或傳送的電信號。拉繩位 移傳感器由可拉伸的不銹鋼繩繞在一個有螺紋的輪轂上，此輪轂與一個精密旋轉感應器連接 在一起，感應器可以是增量編碼器，絕對(獨立)編碼器，混合或?qū)щ娝芰闲D(zhuǎn)電位計，同步器或解析器。
操作上，拉繩式位移傳感器安裝在固定位置上，拉繩縛在移動物體上。拉繩直線運動和 移動物體運動軸線對準。運動發生時，拉繩伸展和收縮。一個內部彈簧保證拉繩的張緊度不 變。帶螺紋的輪轂帶動精密旋轉感應器旋轉，輸出一個與拉繩移動距離成比例的電信號。測 量輸出信號可以得出運動物體的位移、方向或速率。
拉繩位移傳感器信號輸出方式
拉繩位移傳感器信號輸出方式分為數字信號輸出和模擬信號輸出，數字輸出型可以選擇 增量旋轉編碼器、絕對值編碼器等，輸出信號為方波 ABZ 信號或格雷碼信號，行程最大可 以做到 10000 毫米，線性精度最大 0.01%，分辨力根據配置不同最大可以達到 0.001 毫 米/脈沖。模擬輸出型可以選擇精密電位器、霍爾編碼器、絕對值編碼器等，輸出信號可以為 4-20 毫安、0-5 伏、0-10 伏、串行 SSI 和電阻信號等，最大行程可以達到 12500 毫米，使用 環境最大可以達到 IP65 的防護等級，-45℃～+105℃的寬溫度環境下使用。
拉繩位移傳感器分類
拉繩位移傳感器分為數字輸出型和模擬輸出型兩個產品類。適合直線導軌系統，液壓氣 缸系統、伸縮系統，倉儲位置定位，壓力機械，造紙機械，紡織機械，金屬板材機械，包裝 機械，印刷機械，水平控制儀，建筑機械等相關尺寸測量和位置控制。在試驗機行業屏顯、 數顯系統上應用也較為廣泛，其它應用場合可以定制拉繩式位移傳感器。此外，拉繩位移傳 感器完全可以替代光柵尺、電子尺，實現低成本的高精度測量。
